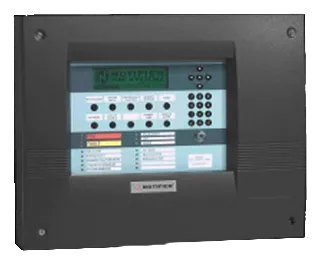

NF 5000 Modulare Brandmelderzentrale

Merkmale und Technische Daten:

µP gesteuerte Brandmelderzentrale nach DIN EN54-2, DIN EN54-4 und VdS
Verdrahtung in 2 Draht-Technik als Ring, Stern und Stich
Verknüpfung der Ein- und Ausgänge aller Ringbuselemente
durch frei programmierbare Matrix
P2P-CU Netzwerkkarte für den Aufbau eines peer-to-peer-Netzwerkes mit bis zu 8192 Gruppen, bestehend aus bis zu 32 Brandmelderzentralen Typ NF 500 bzw. NF 5000 und bis zu 94 weitere Netzwerkknoten
2 überwachte Relais für Hauptmelder bzw. Alarmgeber
2 digitale Eingänge für Rückmeldung der Hauptmelder
2 überwachte Relais bzw. spannungsfreie Wechsler für Alarmgeber
2 potentialfreie Relais für Sammelfeuer und Sammelstörung
Interface-Karte für Anschluß von Feuerwehrbedienfeld
2 serielle Schnittstellen zum Anschluß eines Druckers, Paralleltableaus oder FAT
Autoprogrammierung der Ringbusteilnehmer
Ständige Überprüfung und Auswertung der Messwerte jedes einzelnen Melders
Voralarm- und Meldermesswertanzeige für jeden einzelnen Melder
Mehrere Alarm- und Wartungseinstellungen pro Melder
Messwertanalyse für Langzeittest mehrerer Ringbuselemente
Computer-gestützte Ferndiagnose

Alle Erweiterungskarten (Ringleitungen, RS 232 und RS 485) werden an der Grundplatine des BEK-5000 Moduls angeschlossen. Jede NF 5000 ist in der Lage 2, 4, 6 oder 8 Ringbusleitungen anzusteuern und die Ringbusteilnehmer in 255 Gruppen einzuteilen. Die Karte mit Notredundanz ist gemäß Norm notwendig, sobald mehr als 512 Ringbuselemente angeschlossen sind.
